FT8443ADA 是輝芒微推出的一款高性價比非隔離 PWM 功率開關芯片,采用 DIP7 封裝,固定輸出 18V,最大持續電流 300mA,內置 650V 高壓啟動電路和功率 MOSFET。它主打"省掉啟動電阻、省掉外圍補償、高精度恒壓",可直接替代 G2366P-12 等傳統方案,非常適合小家電輔助電源、智能家居、替代線性電源和 RCC 電源等場景。
FT8443ADA 是一款非隔離型 AC-DC 轉換芯片,內部集成了電流模 PWM 控制器和 650V 高壓功率開關管。它的核心思路是把傳統方案中需要外置的啟動電阻、電流采樣電阻、環路補償網絡全部集成到芯片內部,讓外圍電路精簡到極致。
芯片采用超高壓工藝,內置高壓啟動電路直接從漏極取電,不需要傳統的啟動電阻。輸出電壓穩定后,高壓啟動電路自動關閉,改由輸出電壓供電,待機功耗典型值僅 60mW。內置的高精度分壓電阻和參考電壓,配合優化的誤差放大器,在全電壓輸入范圍內(85~264VAC)都能保持 ±3% 的輸出電壓精度。
這款芯片支持 Buck(降壓)、Buck-Boost(升降壓)和 Flyback(反激)等多種拓?fù)浣Y(jié)構,應用非常靈活。
集成 650V 高壓啟動電路:無需外置啟動電阻,省成本、省空間
集成 650V 高壓功率開關:內置 NMOS,導通電阻約 15Ω,無需外置功率管
固定 18V 高精度輸出:內置高精度分壓電阻,恒壓精度 ±3%
快速啟動:典型啟動時間僅 50ms
低待機功耗:典型值 60mW,高壓啟動電路自動關閉
內置頻率抖動:有效改善 EMI 性能,降低濾波成本
內置前沿消隱(LEB):500ns 消隱時間,無需外部 RC 濾波
完善的保護功能:
VCC 欠壓保護(UVLO,開啟 9.8V/關斷 7.5V)
VCC 過壓保護(OVP,22V)
逐周期過流保護(OCP)
輸出短路保護(SCP,打嗝模式自動重啟)
過溫保護(OTP,150°C 觸發,120°C 恢復)
DIP7 封裝:散熱性能好,適合中高功率應用
低成本 Buck/Buck-Boost 方案:外圍極簡,BOM 成本低
| 參數 | 范圍/值 |
|---|---|
| AC 輸入電壓 | 85~264VAC |
| DC 輸入電壓 | 40~380VDC |
| 輸出電壓 | 18V(固定) |
| 持續輸出電流 | 300mA |
| 瞬間輸出電流 | 350mA |
| 工作頻率 | 40kHz |
| 待機功耗 | 60mW(典型值) |
| 啟動時間 | 50ms(典型值) |
| 工作溫度 | -20°C~+85°C |

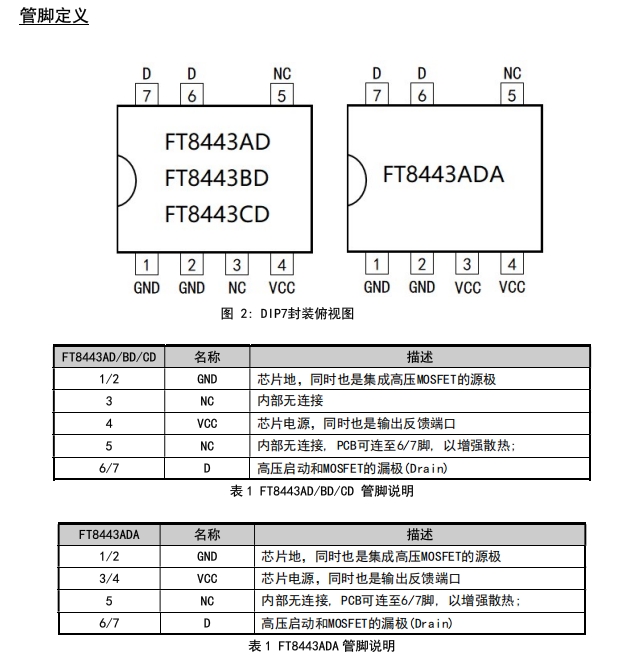

FT8443ADA 采用 DIP7 封裝,7 個引腳:
封裝特點:
DIP7 直插封裝,引腳間距 2.54mm
雙 GND 引腳(1/2)和雙 VCC 引腳(3/4),增強電流能力和散熱
雙 D 引腳(6/7),增強高壓引腳的散熱和可靠性
NC 腳(5)可連到 D 腳銅箔,進一步改善散熱

絲印信息:
第一行:產品型號 FT8443ADA
第二行:123456 為內部追溯編碼

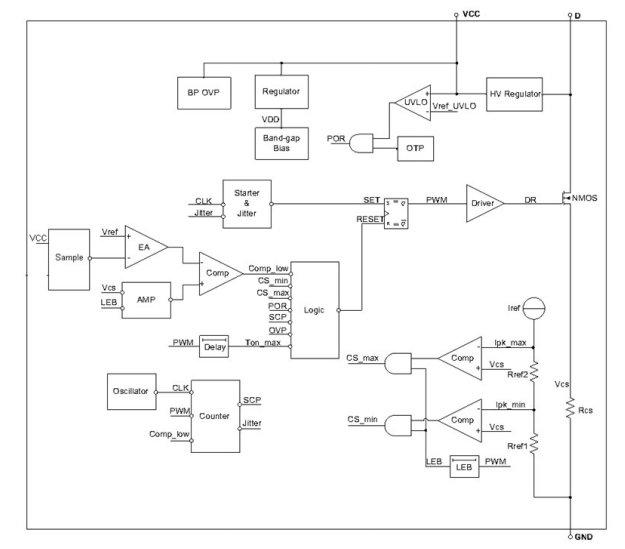

芯片內部主要功能模塊:
高壓啟動電路(HV Regulator):從 D 腳取電,給 VCC 電容充電到 9.8V
VCC 穩壓器(Regulator):為內部電路提供穩定電源
帶隙基準(Band-gap Bias):產生高精度參考電壓
欠壓保護(UVLO):VCC 低于 7.5V 時關斷,高于 9.8V 時啟動
過壓保護(OVP):VCC 超過 22V 時關斷,并多拉 1mA 電流泄放
過溫保護(OTP):結溫超過 150°C 關斷,降至 120°C 恢復
誤差放大器(EA):比較采樣電壓與基準,控制輸出電壓
電流采樣放大器(AMP)+ LEB:檢測開關管電流,帶 500ns 前沿消隱
PWM 比較器(Comp):綜合 EA 輸出和電流信號,產生 PWM
振蕩器(Oscillator):40kHz 固定頻率,帶抖動功能
邏輯控制(Logic):協調各保護功能和 PWM 輸出
柵極驅動(Driver):驅動內置 NMOS
過流保護(OCP):逐周期限流,最大峰值電流約 700mA
短路保護(SCP):輸出短路時進入打嗝重啟模式

1. Buck 降壓結構(18V 輸出)
工作原理:
上電后,高壓啟動電路從 D 腳取電,給 VCC 電容充電到 9.8V,芯片開始工作
開關管導通時,電流經電感 Lm 給輸出電容充電,電感儲能
開關管關斷時,電感通過續流二極管釋放能量,維持輸出
輸出電壓通過反饋二極管送回 VCC 腳,同時為芯片供電
高壓啟動電路檢測到 VCC 由輸出供電后自動關閉,降低待機功耗
2. Buck-Boost 升降壓結構(18V 輸出)
Buck-Boost 特點:
輸出電壓與輸入電壓極性相反
適合輸入電壓范圍寬、輸出電壓高于或低于輸入的應用
電感、續流二極管和輸出電容組成能量傳遞鏈路

小家電輔助電源:電飯煲、電磁爐、電風扇、豆?jié){機等控制板供電
智能家居:智能插座、智能開關、網關設備
替代線性電源:效率更高、發熱更小
替代 RCC 電源:性能更穩定、成本更低
工業控制:PLC、傳感器、執行器輔助電源
LED 驅動:18V 恒壓輸出驅動 LED 燈帶
FT8443ADA 可以直接替代 G2366P-12,兩者在功能定位、封裝形式(DIP7)、輸出電壓(18V)等方面高度兼容。FT8443ADA 的優勢在于:
集成高壓啟動電路:省去外置啟動電阻,降低成本
內置電流采樣和補償:無需外置采樣電阻和補償網絡
更高精度:±3% 恒壓精度,優于很多傳統方案
更低待機功耗:60mW 典型值,滿足能效要求
更完善保護:OTP、SCP 等保護功能更全面
更快啟動:50ms 啟動時間,響應迅速
FT8443ADA 是一款非常實用的非隔離電源芯片,核心賣點是"高集成度+高精度+低成本"。內置 650V 高壓啟動電路和功率 MOSFET,省去了傳統方案必需的啟動電阻、電流采樣電阻和補償網絡,外圍只需要電感、續流二極管、輸入輸出電容和反饋元件,BOM 成本極低。
對于做 18V/5W 左右的小功率非隔離電源,特別是替代傳統線性電源或 RCC 電源的升級換代,F(xiàn)T8443ADA 是個省心又省錢的選擇。DIP7 封裝散熱好,適合長期運行的家電產品。如果你正在找 G2366P-12 的替代方案,或者想做一個極簡的輔助電源,這顆芯片值得重點考慮。如需選購可以咨詢客服:https://detail.1688.com/offer/1052790813074.html?spm=a28888.manage-offer.0.0.26227197Bri0WZ
